Wybór lokalizacji elektrowni wiatrowej

Budowa elektrowni wiatrowej ze względu na jej duże gabaryty, obecność elementów ruchomych, możliwe zakłócenia elektromagnetyczne i hałas w trakcie jej pracy oraz wpływ na bezpieczeństwo ptaków związana może być z uzyskaniem szeregu zezwoleń. Liczba wymagań w stosunku do inwestora  budującego elektrownię wiatrową zależy również od wyboru miejsca jej lokalizacji.

Poza wymogami Prawa Budowlanego [17] lokalizacja siłowni wiatrowych musi spełniać wymogi ustawy o zagospodarowaniu przestrzennym [18] oraz ustawy o ochronie i kształtowaniu środowiska [19] w części dotyczącej ochrony przed hałasem i wibracjami oraz ochrony świata zwierzęcego. Musi ona również spełniać wymogi przepisów bezpieczeństwa transportu i komunikacji. Dlatego też, zgodnie z art.56 ust.1 Prawa budowlanego [17], zlokalizowanie elektrowni wiatrowej na danym terenie, „może wymagać uzgodnień z:

– Ministrem Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa oraz Głównym Inspektorem Sanitarnym, w odniesieniu do inwestycji szczególnie szkodliwych dla środowiska i zdrowia ludzi (punkt ten odnosi się raczej do dużych inwestycji, np. farm wiatrakowych),

– Wojewodą i właściwym państwowym terenowym inspektorem sanitarnym, w odniesieniu do inwestycji mogących pogorszyć stan środowiska,

– Ministrem Zdrowia i Opieki Społecznej, w odniesieniu do inwestycji lokalizowanych w miejscowościach uzdrowiskowych,

– Wojewódzkim Konserwatorem Zabytków, w odniesieniu do obszarów objętych ochroną konserwatorską,

– Dyrektorem Urzędu Morskiego, w odniesieniu do obszarów pasa technicznego, morskich portów i przystani, morskich wód wewnętrznych i morza terytorialnego,

– Dyrekcji Okręgowych Dróg Publicznych w celu określenia minimalnej odległości od szlaków komunikacyjnych,

– Ministerstwem Transportu i Gospodarki Wodnej, w tym z Głównym Inspektoratem Lotnictwa Cywilnego,

– Ministerstwem Obrony Narodowej, w tym ze Służbą Ruchu Lotniczego,

– Ministerstwem Łączności.” [17]

Dokumentację techniczną powinno się uzgodnić z Wojewódzkim Zespołem Uzgodnień Dokumentacji, Zakładem Energetycznym odpowiednim dla danego rejonu oraz z innymi instytucjami wymienionymi w decyzji o warunkach zabudowy i zagospodarowania terenu [17].

W przypadku procedury uzyskania pozwolenia na budowę i użytkowanie siłowni, odpowiedni  organ nadzoru budowlanego może zażądać sporządzenia oceny oddziaływania elektrowni wiatrowej na środowisko (OOŚ), co jest wymagane przecież tylko w przypadku inwestycji szczególnie szkodliwych i mogących pogorszyć stan środowiska (do których przecież EWi się nie zaliczają).

W polskich normach nie uwzględniono siłowni wiatrowych, wobec tego przyjmuje się zasadę, że uważa się je za przeszkody lotnicze, w przypadku gdy ich całkowita wysokość przekroczy 100 m. Wtedy sposób ich oznakowania reguluje polska norma PN-65/L 48002. Dla budowli, które uznano za przeszkodę lotniczą, stosuje się oznakowanie dzienne i nocne.

Elektrownie wiatrowe podczas pracy emitują hałas. Poziom wydawanego hałasu zależy przede wszystkim od rozwiązań konstrukcyjnych elektrowni. Przykładowo: przekładnie najnowszej generacji, wyprodukowane z wykorzystaniem zaawansowanych technologii oraz aerodynamicznie skrzydła, pracują ciszej niż miałoby to miejsce w przypadku starszych konstrukcji. Niestety, hałas nadal towarzyszy pracy elektrowni wiatrowej i jest szczególnie męczący przy małych i średnich prędkościach wiatru. Poziom hałasu dla turbin wiatrowych różnych producentów (w bezpośrednim sąsiedztwie wirnika) waha się w granicach 100-105,5 dBA przy prędkości wiatru 8 m/s [2].

Dlatego właśnie nie należy planować inwestycji blisko zabudowań mieszkalnych. Dopuszczalny poziom hałasu dla poszczególnych grup budowli zamieszczono w Dz.U. 1998 Nr 66 poz. 436 [21]. Ponieważ poziom hałasu maleje wraz ze wzrostem odległości od turbiny, zakłada się, że odległość od budynków mieszkalnych (w zależności od poziomu emitowanego hałasu) powinna wynosić co najmniej 300- 400 metrów. Gdy mamy do czynienia z większą ilością turbin, konieczne są symulacje poziomu hałasu dla danego terenu.


[2] www.elektrownie-wiatrowe.org

[17] Ustawa o zmianie ustawy Prawo Budowlane z dnia 25 sierpnia 1999 r., Dz.U. 99.62.682.

[18] Ustawa o zmianie ustawy o zagospodarowaniu przestrzennym z dnia 10 kwietnia 2000 r., Dz.U. 00.48.555.

[21] Rozporządzenie Ministra Gospodarki w sprawie szczegółowych warunków przyłączenia podmiotów do sieci energetycznych Dz. U. 98.135.881

Jeśli potrzebujesz pomocy w napisaniu pracy z zakresu ochrony środowiska, to polecamy serwis pisanie prac - prace z ekologii i innych kierunków pisane na (prawie) każdy temat.



Uwarunkowani rozwoju energetyki w Polsce

Do nowych uwarunkowań rozwoju energetyki w Polsce należy zaliczyć „Założenia polityki energetycznej Polski do 2020 roku” [13]. W przyjętym przez Radę Ministrów 22 lutego 2000 r. dokumencie przeanalizowano trzy scenariusze rozwoju gospodarczego kraju do 2020 roku : scenariusz przetrwania, scenariusz odniesienia oraz scenariusz postępu. Wszystkie scenariusze uwzględniają różne, możliwe sytuacje rozwojowe, warunkowane powodzeniem wdrażanych obecnie reform społeczno-gospodarczych w kraju. W scenariuszach uwzględniono także wpływ zmian podstawowych parametrów makroekonomicznych, zależnych od kształtowania się sytuacji w otoczeniu zewnętrznym Polski. Oczywiście jednym z bardziej istotnych elementów otoczenia międzynarodowego Polski jest związany z procesem integracji z Unią Europejską.

Dynamikę prognozowanego wzrostu zapotrzebowania na energię finalną do 2020 roku według nośników dla poszczególnych scenariuszy rozwoju kraju prezentuje tabela nr 5.

Tabela 5. Struktura zapotrzebowania na energię finalną wg nośników [%]. [13]

Scenariusz

Wyszczególnienie

1997

2005

2010

2020

PRZETRWANIE

Węgiel

25.1

23.2

20.7

Produkty   naftowe

28.3

27.3

27.1

Gaz

18.3

21.3

23.7

Pozostałe   nośniki

6.3

6.1

5.8

Energia   elektryczna

14.1

15.4

18.0

Ciepło   sieciowe*

7.9

6.7

4.7

KRAJ   razem

100

100

100

[Mtoe]**

67.7

69.1

72.3

Tabela 5b. Struktura zapotrzebowania na energię finalną wg nośników [%]. [13]

Scenariusz

Wyszczególnienie

1997

2005

2010

2020

ODNIESIENIA

Węgiel

34.1

24.8

22.8

19.7

Produkty   naftowe

23.3

27.7

26.9

27.0

Gaz

14.0

19.0

21.8

23.2

Pozostałe   nośniki

7.0

6.3

6.0

5.6

Energia   elektryczna

11.3

14.6

16.3

20.6

Ciepło   sieciowe*

10.3

7.7

6.0

3.9

KRAJ   razem

100

100

100

100

[Mtoe]**

72.0

68.1

70.3

75.6

POSTĘPU

Węgiel

24.1

22.3

18.6

Produkty   naftowe

27.7

26.9

27.4

Gaz

20.0

21.7

21.2

Pozostałe   nośniki

6.2

5.8

5.1

Energia   elektryczna

14.5

16.7

22.2

Ciepło   sieciowe*

7.6

6.5

5.4

KRAJ   razem

100

100

100

[Mtoe]**

68.9

73.3

83.7

* ciepło sieciowe będące przedmiotem obrotu handlowego

** 1 toe = 41,868 GJ

Niezależnie od scenariusza przewiduje się znaczący wzrost zapotrzebowania na energię elektryczną, największy w przypadku szczególnie korzystnych wyników gospodarczych. Udział węgla we wszystkich scenariuszach w mniejszym lub większym stopniu spada, natomiast wzrasta udział produktów naftowych i gazu. Warto też zwrócić uwagę na spadek zapotrzebowania na ciepło sieciowe (komercyjne) który jest wynikiem poprawy termoizolacji budynków oraz rozwoju małych rozproszonych elektrociepłowni gazowych. Powyższe zestawienie oddaje charakterystyczną dla Polski strukturę zapotrzebowania na energię zdominowaną przez węgiel kamienny oraz tempo i kierunki zachodzących w niej zmian, uświadamia jednocześnie dystans polskiej gospodarki paliwowo-energetycznej w stosunku do krajów wysoko rozwiniętych.

Parametrami obrazującymi opóźnienie polskiej gospodarki w stosunku do krajów zachodu jest zużycie energii finalnej na mieszkańca. W tabeli 6 przedstawiono wybrane wskaźniki jednostkowego zużycia energii w Polsce i krajach UE.

Tabela 6. Porównanie wskaźników zapotrzebowania energii finalnej na mieszkańca. [13]

Kraj

POLSKA

Unia Europejska

Rok

1997

2020

1996

2020

Scenariusz



Przetrwania

Odniesienia

Postępu

Zużycie finalne energii   ogółem [toe/Ma]

1.9

1.8

1.8

2.1

2.7

2.9

Zużycie finalne energii   elektrycznej [MWh/Ma]

2.4

3.8

4.5

5.4

5.4

7.1

Zużycie energii   elektrycznej w gospodarstwach
domowych   [MWh/Ma]

0.5

0.7

1.0

1.2

1.6

Z powyższej tabeli wynika, iż wskaźnik zapotrzebowania na energię finalną ogółem oraz wskaźnik zapotrzebowania energii elektrycznej na mieszkańca w Polsce w 2020 roku będzie niższy od przeciętnego wskaźnika w krajach UE w 1996 roku. Tylko w scenariuszu postępu wskaźnik zużycia energii finalnej ma szanse zrównać się ze średnią wartością w UE z 1996 roku. Wskaźnik zużycia energii elektrycznej w gospodarstwach domowych będzie zdecydowanie niższy od średniego wskaźnika w krajach UE w 1996 roku, co wiąże się przede wszystkim z różnicą zasobnością portfeli mieszkańców Polski i krajów UE w 1996 oraz 2020 roku.

Jeśli potrzebujesz pomocy w napisaniu pracy z zakresu ochrony środowiska, to polecamy serwis pisanie prac - prace z ekologii i innych kierunków pisane na (prawie) każdy temat.



Rozmieszczenie elektrowni wiatrowych w Danii

W skład Królestwa Danii, poza Danią właściwą, zajmującą większą część Półwyspu Jutlandzkiego, oraz wyspami w Cieśninach Duńskich, wchodzą Wyspy Owcze (terytorium autonomiczne) i Grenlandia (wewnętrzna autonomia w ramach Królestwa Danii). Największymi wyspami Danii właściwej są: Zelandia (7017 km2), Fionia (3259 km2), Lolland (1241 km2), Bornholm (587 km2) i Falster (514 km2). Dania jest krajem morskim, pod względem warunków naturalnych – przejściowym pomiędzy Europą Północną i Środkową. Geologicznie terytorium Danii związane jest z trzonem kontynentalnym Europy.

Dania jest równinnym krajem pozbawionym surowców energetycznych i zasobów energii wodnej o szczególnie rozwiniętej energetyce wiatrowej. Nie jest prawdą, że zawdzięcza to szczególnie korzystnemu położeniu. Jedynie obszar nadmorski jest korzystny pod względem wiatrowym, pozostała część terytorium Dani leży na obszarach o wietrzności podobnej do Polski (rys.13).

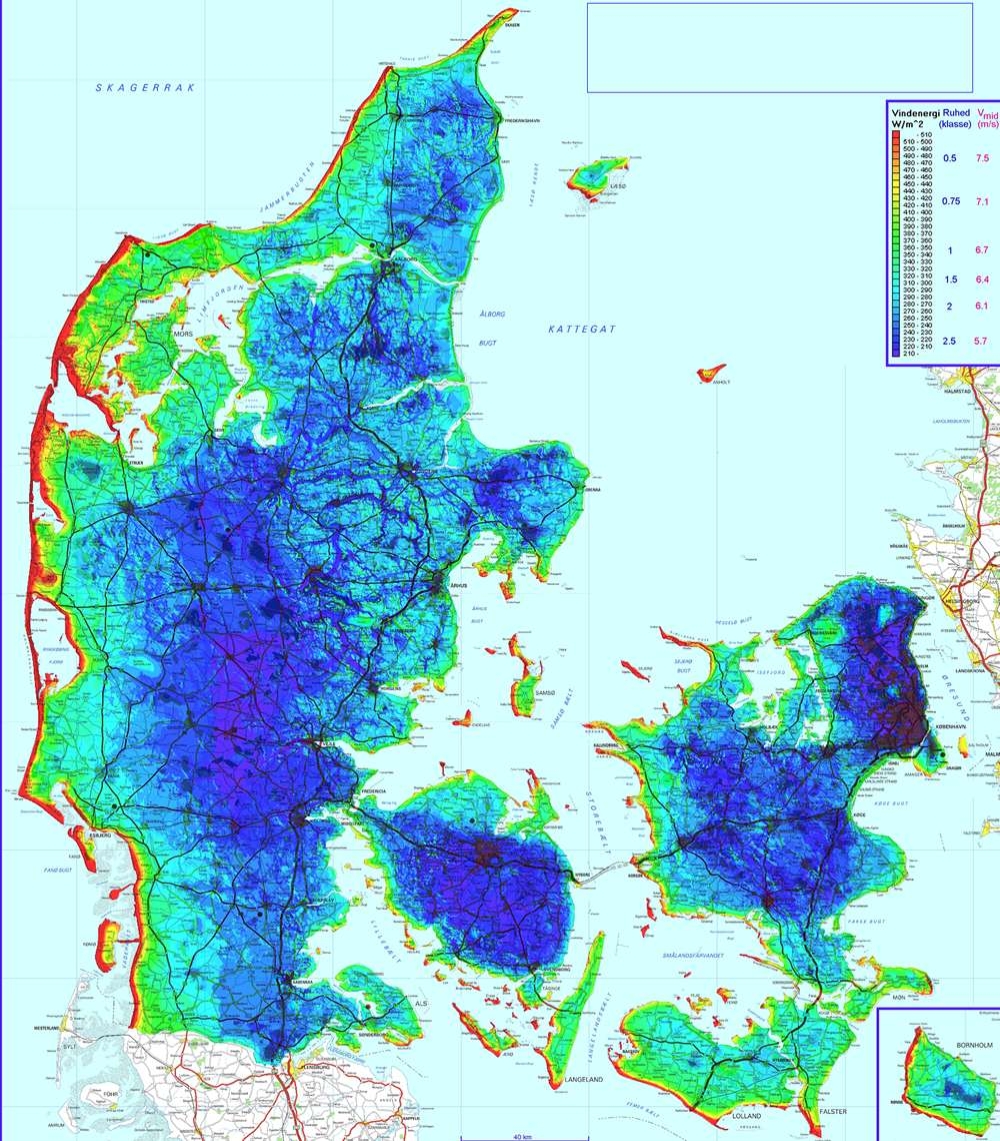

Rys. 13. Wyniki pomiaru siły wiatru w Danii. Kolor czerwony – maksymalna siła wiatru , kolor niebieski – minimalna siła wiatru [3].

Rozmieszczenie elektrowni wiatrowych w Danii przedstawiono na rys. 14.

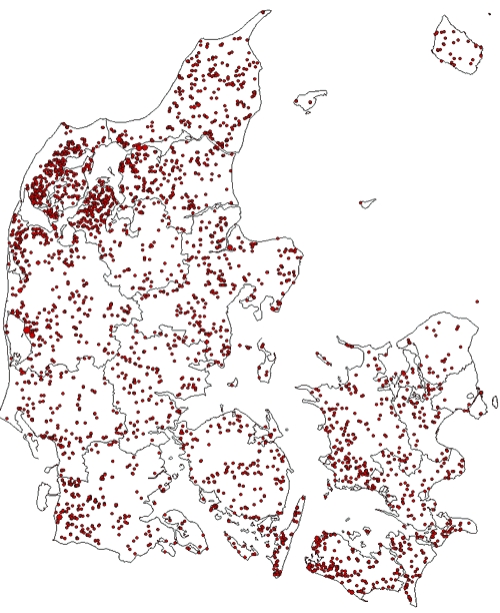

Rys. 14. Mapa lokalizacji elektrowni wiatrowych w Danii.[2]
